GE553-SH
Doplňková sestava pro měření spotřeby tepla k rozdělovačům R553, kulový kohout s M10 otvorem, filtrem, zónovým pro el. hlavy, difer. a vyvaž. ventilem.
Podkategorie a filtry
R553FDB
R553FZ
teplotní rozsah: 5÷110 °C
max. provozní tlak: 10 bar
max. diferenční tlak: 1,3 bar
max. průtok: 1,2 m³/h
max. provozní tlak odvzdušňovacího ventilu: 7 bar
Kv - průtokový součinitel: 1,7
Zónový ventil R291 osaďte termoelektrickou hlavicí R473E (bez proudu zavřeno).

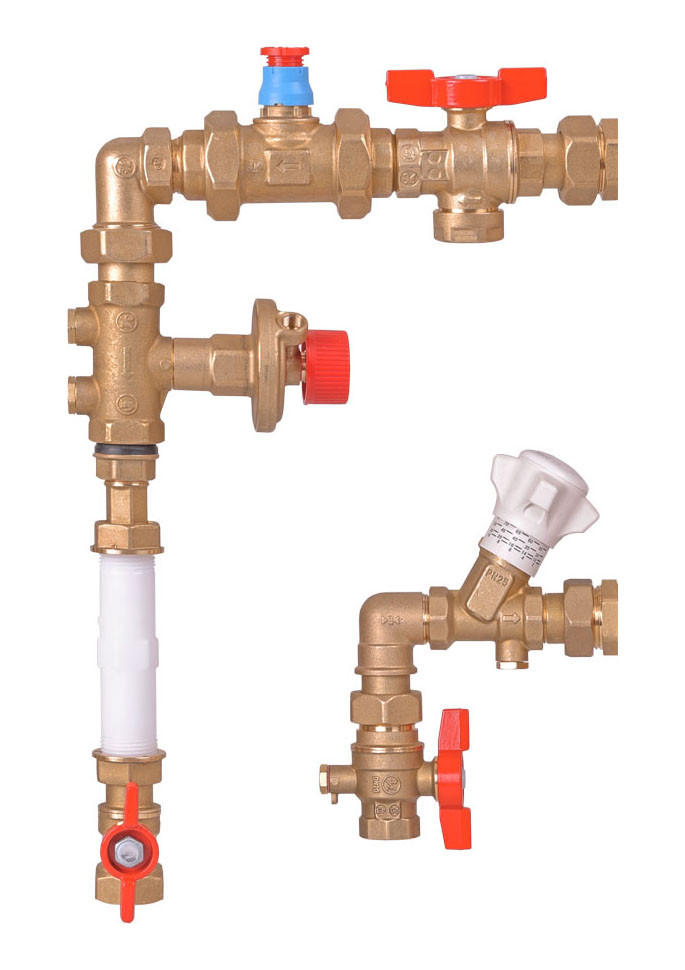

Sestava obsahuje:
- kulový kohout s otvorem M10 pro čidlo
- kulový kohout s filtrem R701F
- kulový kohout a šroubení s možností zaplombování
- dvoucestný zónový ventil R291
- vyvažovací ventil R206B-1
- diferenční ventil R206C-1
- mezikus pro kalorimetr Qn 0,6 nebo 1,5 m³/h s roztečí 110 mm
Sestava neobsahuje kalorimetr.

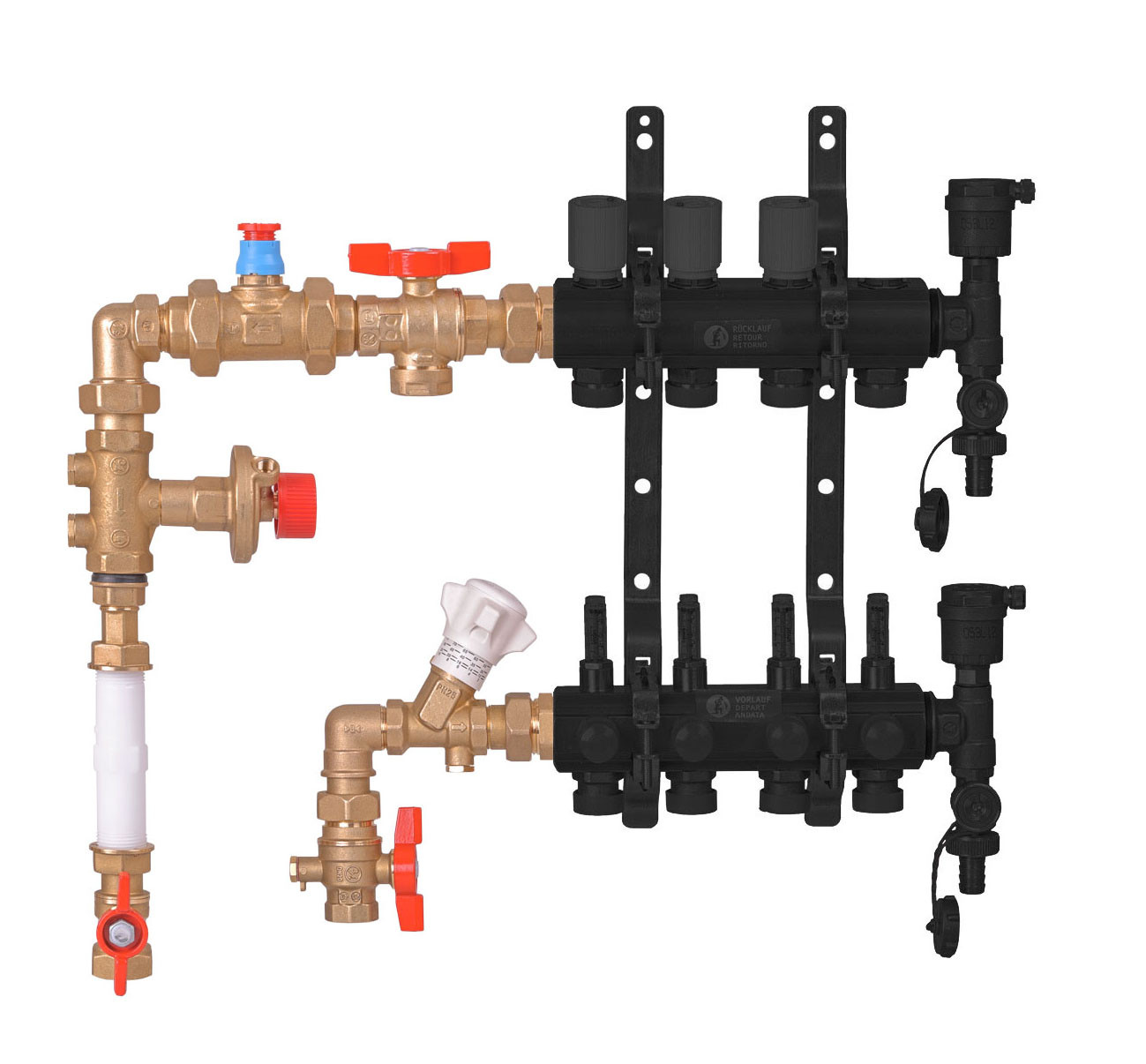

Dejte si pozor: Při montáži sestavy na rozdělovače R553 je nutné prohodit mosazné tyče!
Horní tyč bude zpátečka (ventily s ruční hlavou) a dolní tyč bude přívod (s regulačním šroubením).
| Kód | Rozměr | Poznámka | Ceníková cena | MJ | Malé balení | Velké balení | Dostupnost | Množství / MJ |
|---|---|---|---|---|---|---|---|---|
| KódGE553SY072CZ | Rozměr1" x 3/4" - přívod z podlahy | Poznámka GE550Y129 + R851T, filtr, R291 a vyvaž. a dife. vent. | Ceníková cena6 523,00 | MJks | Malé balení1 | Velké balení- | Dostupnostnení skladem | Množství / MJ
|
Ceny jsou uvedeny bez DPH.
