R557FMK-W

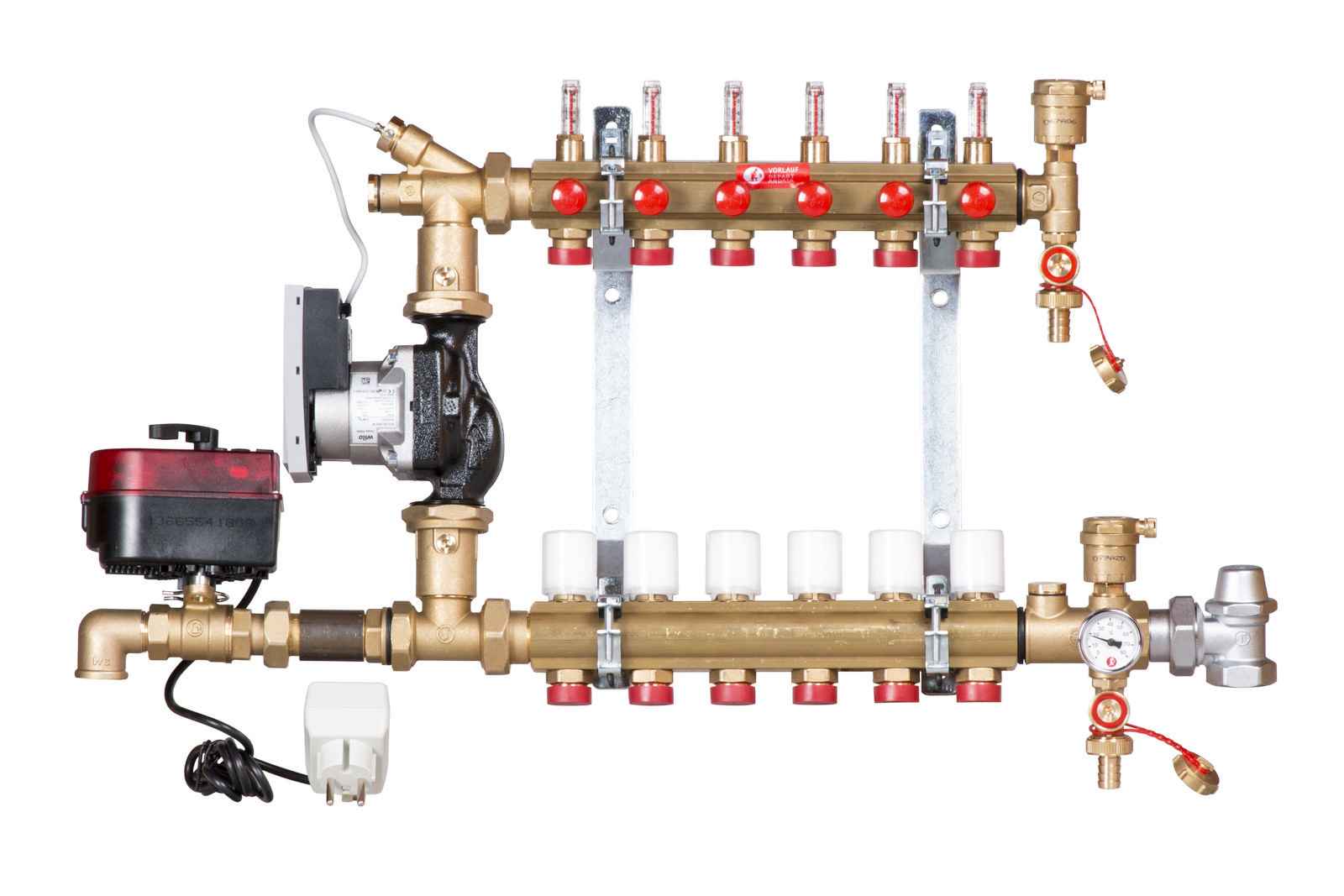

Směšovací rozdělovač s průtokoměry pro podlahové vytápění do nízkoteplotních i vysokoteplotních systémů s elektronickým čerpadlem WILO PARA. Skříň není součástí.

Soubory ke stažení

- Demontáž ruční hlavy z ventilu rozdělovače HELP-20210326-02419cs
  (PDF - 507 kB)
- Základní nastavení motoru K275 HELP-20201111-02334cs
  (PDF - 212 kB)

Sada obsahuje:
- rozdělovač R553F s držáky R588L (s nastavitelnou roztečí)
- regulační šroubení R14
- oběhové čerpadlo WILO PARA 25/7 včetně připojovacího kabelu GE500
- zónový ventil R276
- autonomní motor K275 s transformátorem 230V - 24V

Skříně na doobjednání:
skříň na zeď: R501H a N501H
skříň pro zazdění: R500, N500 a R557R

- při použití skříně R557R věnujte pozornost rozměrům:
4-6 vývodů - rozměr skříně 1A - 850 x 605 x 110 ÷ 150 mm
7-9 vývodů - rozměr skříně 2B - 1000 x 605 x 110 ÷ 150 mm
10-12 vývodů - rozměr skříně 3C - 1200 x 605 x 110 ÷ 150 mm

Upozornění: v případě potřeby 2-3 vývodů, zvolte produkt R557FS

Kód	Rozměr	Poznámka	Ceníková cena	MJ	Malé balení	Velké balení	Dostupnost	Množství / MJ
KódR557FMKY04CZ	Rozměr1" x 18 / 4 - skříně C	Poznámka skříň R557R 1A	Ceníková cena31 271,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY05CZ	Rozměr1" x 18 / 5 - skříně C	Poznámka skříň R557R 1A	Ceníková cena32 931,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY06CZ	Rozměr1" x 18 / 6 - skříně C	Poznámka skříň R557R 1A	Ceníková cena34 370,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY07CZ	Rozměr1" x 18 / 7 - skříně D	Poznámka skříň R557R 2B	Ceníková cena35 992,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY08CZ	Rozměr1" x 18 / 8 - skříně D	Poznámka skříň R557R 2B	Ceníková cena37 466,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY09CZ	Rozměr1" x 18 / 9 - skříně D	Poznámka skříň R557R 2B	Ceníková cena39 104,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY10CZ	Rozměr1" x 18 / 10 - skříně E	Poznámka skříň R557R 3C	Ceníková cena40 676,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY11CZ	Rozměr1" x 18 / 11 - skříně E	Poznámka skříň R557R 3C	Ceníková cena42 286,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
KódR557FMKY12CZ	Rozměr1" x 18 / 12 - skříně E	Poznámka skříň R557R 3C	Ceníková cena43 890,00	MJks	Malé balení1	Velké balení-	Dostupnostskladem	Množství / MJ
Pro přip. trubek z mědi použijte adaptér R178. Pro přip. trubek z umělých hmot použijte adaptér R179. Ventily na rozdělovači mohou být osazeny termoelektrickou hlavicí R478 nebo R473.

Ceny jsou uvedeny bez DPH.

Související produkty

R179AM

Adaptér pro trubky z umělé hmoty GIACOTHERM, polybutylen, PEX-AL-PEX - chrom. Připojení pro GIACOMINI rozdělovače a armatury.

R473

Termoelektrická hlava bez proudu zavřená (NC). Připojení CLIP-CLAP. Montážní objímka R453A součástí balení.

R478

Termoelektrická hlava bez proudu otevřená (NO). Připojení CLIP-CLAP. Montážní objímka R453A součástí balení.

R531

Připojovací T-kus pro teploměr R540Y002 3/8" na rozdělovače R553D, R553S, R551S, R53, R557, mosazný.

R540

Teploměr s jímkou.

P10V

Uzavírací ventil pro rozdělovač R553V.

P78M

Průtokoměr pro R553M, R553F.

P12A

Náhradní uzavírací vložka termostatických ventilů.

029A

Náhradní regulační šroubení pro rozdělovač R553M.

K275

Motor s integrovaným regulátorem na pevnou teplotu pro směšovací ventily včetně napájecího trafa 230 / 24 V. Součástí balení jsou 2 ks připojovacích adaptérů.
