R557FS-G

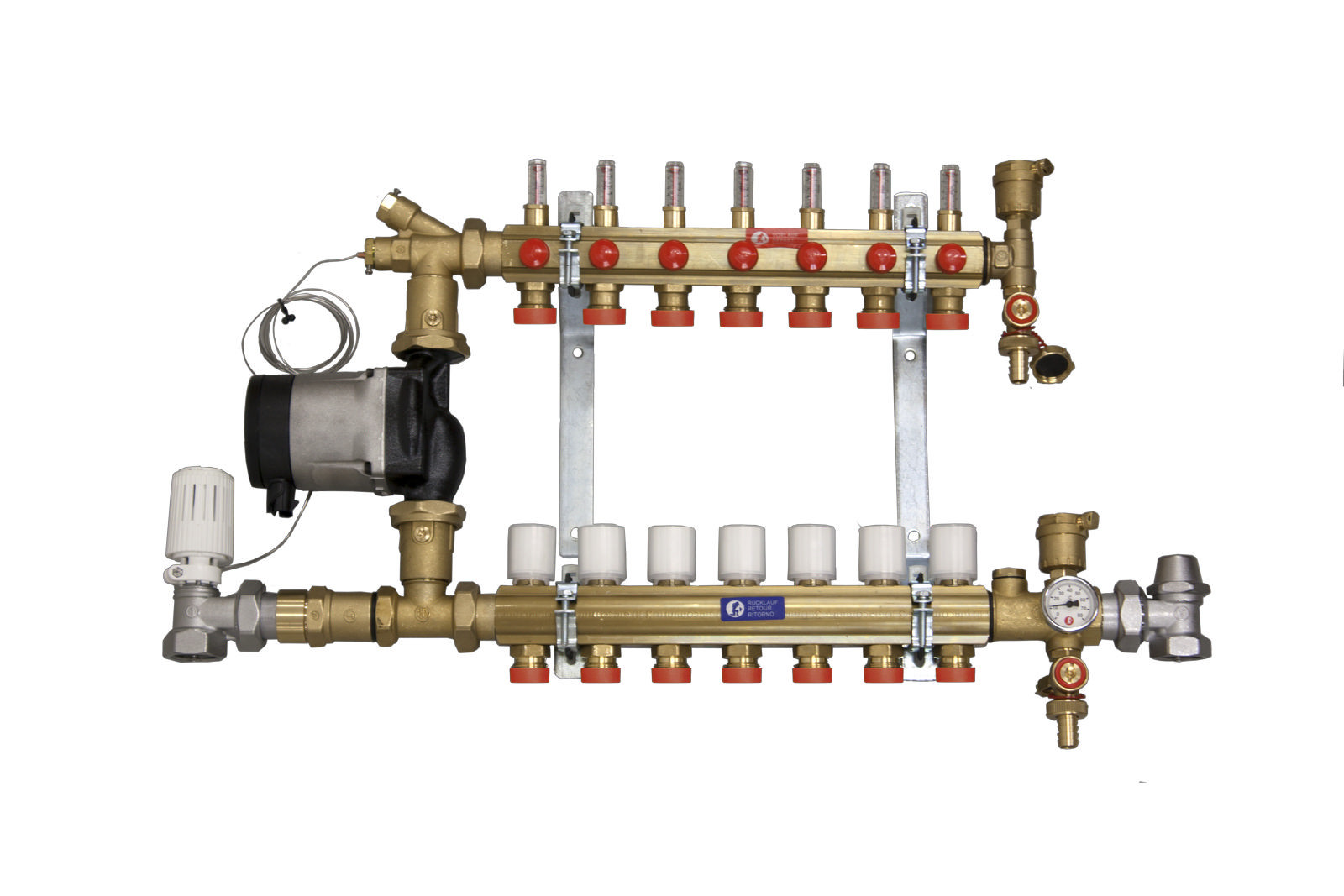

Směšovací rozdělovač s průtokoměry pro podlahové vytápění s vysokoteplotními zdroji, s elektronickým čerpadlem Grundfos Alpha 2. Skříň není součástí.
Podkategorie a filtry
R179AM
R473
R478
A
Soubory ke stažení
-
- Rozměry směšovaných rozdělovačů se skříní N500, N501H TECH-20221114-02496cs
(PDF - 323 kB) - Rozměry směšovaných rozdělovačů se skříní R557R TECH-20221004-02493cs
(PDF - 160 kB) - Limity výkonu rozdělovačů R557 TECH-20210114-02347cs
(PDF - 115 kB) - Rozměry směšovaných rozdělovačů se skříní R500, R501H TECH-20201111-02042cs
(PDF - 160 kB)
- Rozměry směšovaných rozdělovačů se skříní N500, N501H TECH-20221114-02496cs
Sada obsahuje:
- rozdělovač R557F
- termostatický ventil R401X035
- regulační šroubení R14X035
- termostatickou hlavici s kapilárou R462LX001
- oběhové čerpadlo Grundfos Alpha 2 25-60
rozdělovač doporučujeme osadit havarijním čidlem K373 ovládajícím čerpadlo
Skříně na doobjednání:
skříň na zeď: R501H a N501H
skříň pro zazdění: R500, N500 a R557R
- při použití skříně R557R věnujte pozornost rozměrům:
2-7 vývodů - rozměr skříně 1A - 850 x 605 x 110 ÷ 150 mm
8-10 vývodů - rozměr skříně 2B - 1000 x 605 x 110 ÷ 150 mm
11-12 vývodů - rozměr skříně 3C - 1200 x 605 x 110 ÷ 150 mm
| Kód | Rozměr | Poznámka | Ceníková cena | MJ | Malé balení | Velké balení | Dostupnost | Množství / MJ |
|---|---|---|---|---|---|---|---|---|
| KódR557FSYG02 | Rozměr1" x 18 / 2 - skříně B | Poznámka skříň R557R 1A | Ceníková cena20 114,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG03 | Rozměr1" x 18 / 3 - skříně C | Poznámka skříň R557R 1A | Ceníková cena21 158,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG04 | Rozměr1" x 18 / 4 - skříně C | Poznámka skříň R557R 1A | Ceníková cena22 391,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG05 | Rozměr1" x 18 / 5 - skříně C | Poznámka skříň R557R 1A | Ceníková cena23 327,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG06 | Rozměr1" x 18 / 6 - skříně C | Poznámka skříň R557R 1A | Ceníková cena24 644,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG07 | Rozměr1" x 18 / 7 - skříně D | Poznámka skříň R557R 1A | Ceníková cena26 287,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG08 | Rozměr1" x 18 / 8 - skříně D | Poznámka skříň R557R 2B | Ceníková cena27 731,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG09 | Rozměr1" x 18 / 9 - skříně D | Poznámka skříň R557R 2B | Ceníková cena29 065,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG10 | Rozměr1" x 18 / 10 - skříně D | Poznámka skříň R557R 2B | Ceníková cena30 616,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG11 | Rozměr1" x 18 / 11 - skříně E | Poznámka skříň R557R 3C | Ceníková cena32 078,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
| KódR557FSYG12 | Rozměr1" x 18 / 12 - skříně E | Poznámka skříň R557R 3C | Ceníková cena33 503,00 | MJks | Malé balení1 | Velké balení- | Dostupnostskladem | Množství / MJ
|
Pro přip. trubek z mědi použijte adaptér R178. Pro přip. trubek z umělých hmot použijte adaptér R179. Ventily na rozdělovači mohou být osazeny termoelektrickou hlavicí R478 nebo R473. | ||||||||
Ceny jsou uvedeny bez DPH.
