Termostatické ventily s automatickou regulací průtoku – série DB (Dynamic Balancing)

Jen profesionálně vyvážená otopná soustava skvěle funguje. Téměř na každé stavbě se potkáváme s nutností navrženou otopnou soustavu hydraulicky vyvážit. Pro vyvážení do optimálního stavu jsou používány
vyvažovací armatury. Protože uvedená technická disciplína - návrh vyvážení je poměrně složitá, každé možné zjednodušení a zrychlení je vítáno.

patent Giacomini

Jednou z možných cest je nastavení konstantních průtoků přímo na ventilové vložce termostatického ventilu řady DB (dynamic flow balancing) nainstalovaného na otopném tělese.

R401DB

R401DB

R401DB

R402DB

R401DB

R415DB

R401DB

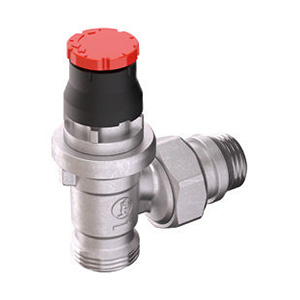

R411DB

R401DB

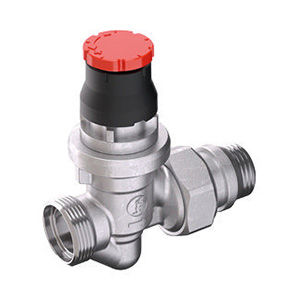

R412DB

R401DB

R415DB

DB ventil udržuje nastavený průtok bez ohledu na měnící se diferenční tlak. Zjednodušuje hydronické vyvážení soustavy, čímž usnadňuje práci projektanta. Možností seřídit průtok na tělese se snižuje počet vyvažovacích armatur v dané soustavě. Zároveň do značné míry eliminuje pracné nastavování. S výhodou jej lze využít při rekonstrukcích otopných soustav, kdy je požadavek na zachování původních rozvodů. Na ventilech se jednoduše nastaví speciálním klíčem R73P požadovaný průtok na hodnotu stanovenou projektantem. Průtok je následně automaticky udržován i při změnách hydraulických poměrů v systému.

klíček DB

Ventily jsou dodávány s ochranným ovládacím víčkem a lze je osadit následně buď ruční, termoelektrickou nebo některou z termostatických hlav se systémem montáže CLIP – CLAP, při použití adaptéru R453H rovněž hlavami s připojovacím závitem M30 ×1,5.

Zapojení s termostatickým ventilem

zapojení s termostatickým ventilem

Zapojení s ventilem s automatickou regulací průtoku

zapojení s ventilem s automatickou regulací průtoku

Nastavení s ruční hlavou

nastavení s ruční hlavou

Nastavení s termostatickou hlavou

nastavení s termostatickou hlavou

Nastavení 1 2 3 4 5 6
S ruční hlavou [l·h–1] 25 70 110 150 200 250
S termostatickou hlavou [l·h–1] 15 50 100 125 150 200
Δpmin [kPa] 10 15 20 25 25 30
Δpmax [kPa] 150

Parametry ventilů:

  • teplonosná kapalina – voda (vč. příměsí glykolu do 30 %) podle normy VDI 2035
  • teplotní rozsah ventilů je 5–95 °C.

Maximální provozní tlaky:

  • 16 bar - s ruční hlavou, nebo základním ovládacím víčkem (součást dodávky)
  • 10 bar - s termostatickými hlavami
  • maximální diferenční tlak s termostatickými hlavami 1,5 bar (150 kPa)
